Svepet till plenumet rundvalsat och sedan ihopsvetsat med en 8mm tjock ram med M4 fästhål.
Fuelrail med hållare
Bakplatta där plenumsvepet skruvas fast. 8mm 4212 med ett antal fickor frästa för lägre vikt
Insug
| Home Car | |
| Egen design med fullradietrattar, böjda runda runners som övergår från runda till kilspårsformade och plenum på runt nio liter. Allt konstruerat i SolidWorks innan tillverkning. Portmatchat i NC-fräs efter svetsning. | |

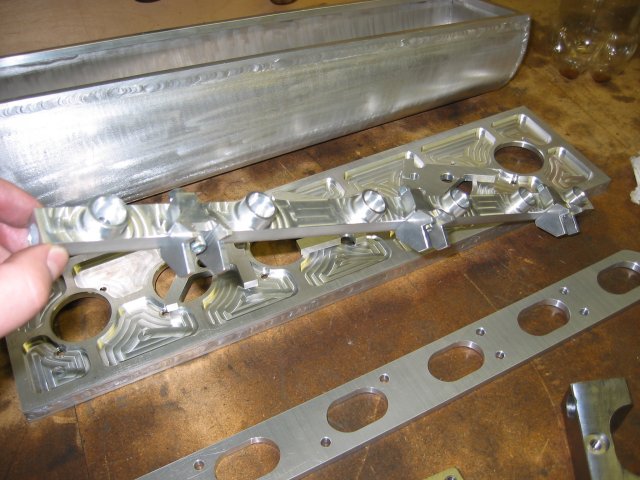

| Diverse delar. Svepet till plenumet rundvalsat och sedan ihopsvetsat med en 8mm tjock ram med M4 fästhål. Fuelrail med hållare Bakplatta där plenumsvepet skruvas fast. 8mm 4212 med ett antal fickor frästa för lägre vikt |
|

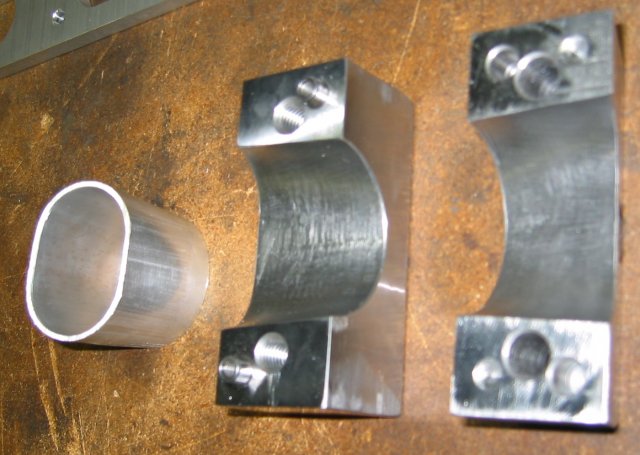

| Verktyg för omformning av runda aluminiumrör till kilspårsform. Verktyget 3D-fräst. | |

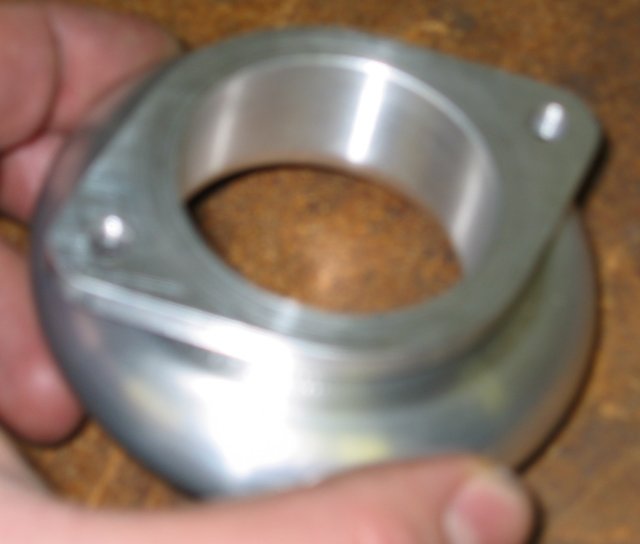

| Fullradietratt | |

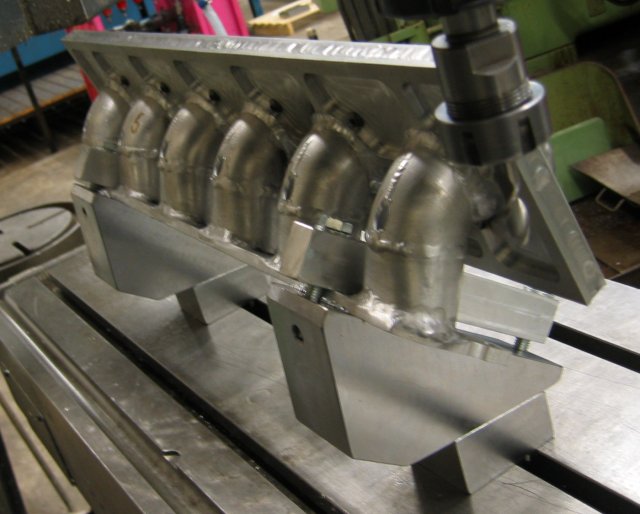

| Bearbetning av spridarhål efter svetsning. Specialfixtur för uppspänning i rätt vinkel | |

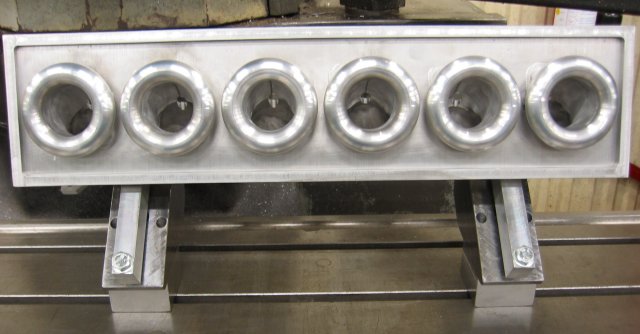

| Runners och trattar slipade efter svets. | |

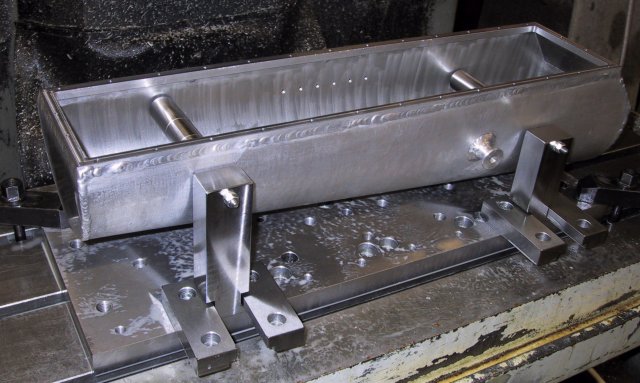

| Planing och borrning / gängning av plenumsvep i specialfixtur efter svetsning för plan anläggningsyta | |

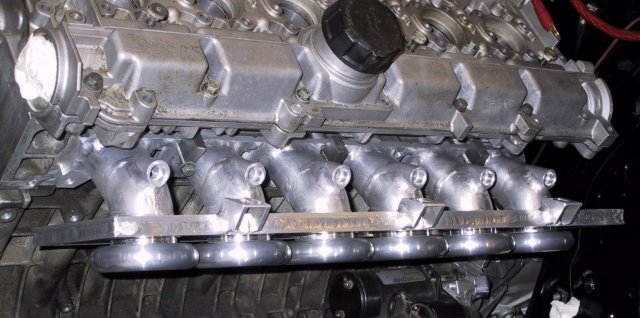

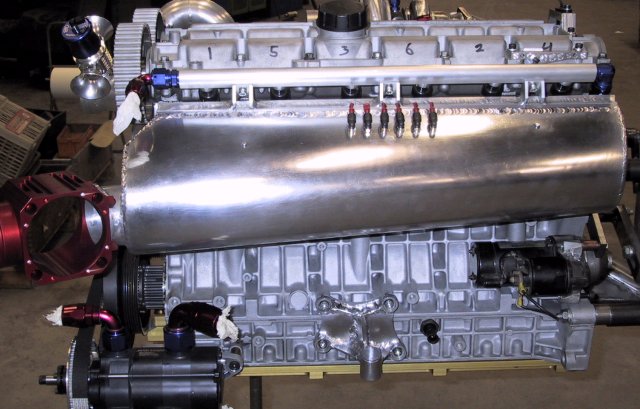

| Provmontering på topp efter slutlig fräsning av spridarkutsarna och planing / konturfräsning av anläggningsytan mot toppen | |

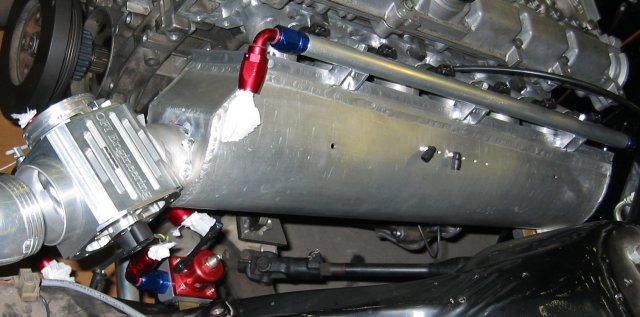

| Inpassning av anslutningsröret som rullspjället sitter på mot IC:n | |

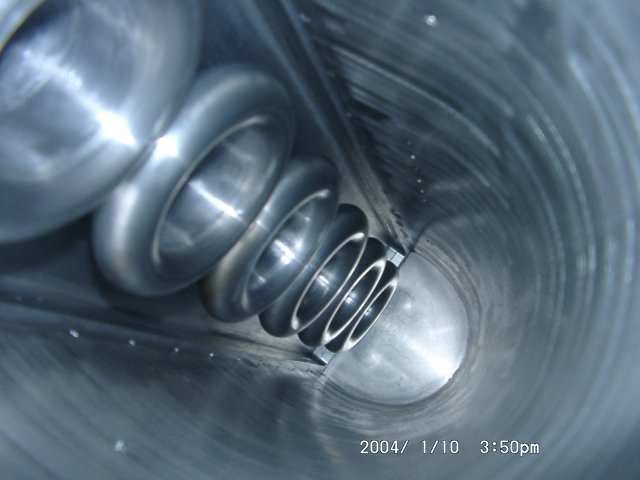

| Insida av insuget | |
